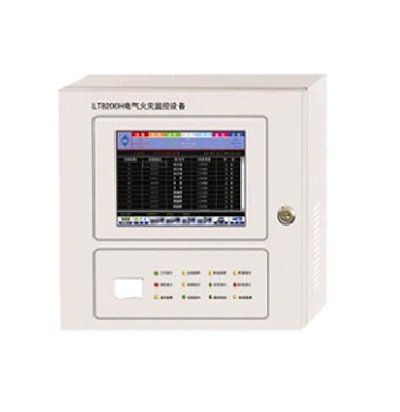

LT8200H核中警电气火灾监控设备

LT8200H核中警电气火灾监控设备（以下简称 LT8200H）是智能 化的二总线电气火灾监控设备，主要针对大、中型电气火灾监 控工程项目设计，广泛应用于大型公共建

筑，作为大型工程的 监控设备。



LT8200H核中警电气火灾监控设备具有 CAN 总线接口可与我公司生产的 其它监控设备形成对等网络，同时具备以太网接口，RS232/485 接口，可与火灾报警系统，楼宇

自动化设备及远程管理系统相连。



1、  产品型号

序号

产品型号

设备安装方式及容量


1

LT8200H/128

壁挂或入柜式，可接128只各种探测器

屏幕为12.1寸彩色触摸屏（含打印机，含备电）



2

LT8200H/512

壁挂或入柜式，可接512只各种探测器

屏幕为12.1寸彩色触摸屏（含打印机，含备电）


3

LT8200H/1024

壁挂或入柜式，可接1024只各种探测器

屏幕为12.1寸彩色触摸屏（含打印机，含备电）


4

LT8200H/2048

入柜式，可接2048只各种探测器

屏幕为12.1寸彩色触摸屏（含打印机，含备电）


5

LT8200H/4096

入柜式，可接4096只各种探测器

屏幕为12.1寸彩色触摸屏（含打印机，含备电）


2、LT8200H核中警电气火灾监控设备技术参数

液晶屏

12.1寸TFT 24 位真彩液晶显示并配有触摸屏，数码管指示系统关键状态信息。

打印机 中文微型打印机，可打印报警、故障、复位及时间等信息，打印内容可以灵活设置。

存储功能 系统具有黑匣子功能，可存储系统操作，故障及报警信息等5000条记录。

总线方式 标准二总线制，*长通讯距离为2000米

网路接口 可以配备系列联网卡，以实现各种联网需要。

负载能力： *大容量：32(回路)×256 (模块地址)×5 (探测器) 回路电压：24VDC脉动

回路电流：<200mA

输出节点：1 组公共报警继电器无源接点。 电源：主电与备电自动切换

主电：AC 178V～242V 50HZ

备电：两节 DC24V/ 7AH~24AH 密封免维护铅酸蓄电池 输入*大功率：300W

使用环境： 环境温度：－5℃～+50℃ 相对湿度：<95%

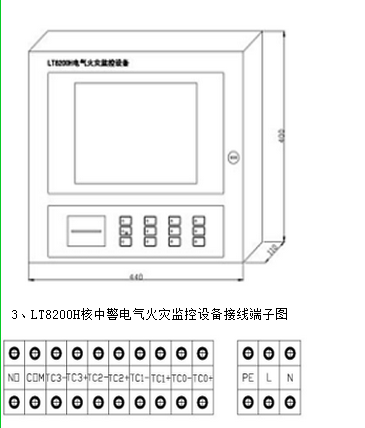

外形尺寸：长×高×厚（440mm×400mm×110mm）

标准 9U 入柜或壁挂

LT8200H 关键状态用发光二极管指示与 LT8200B 相同

NO、COM：常开、公共——报警无源输出接点

TC0+/TC0-：探测回路 0 正负端，可接 256 个模块； TC1+/TC1-：探测回路 1 正负端，可接 256 个模块； TC2+/TC2-：探测回路 2 正负端，可接 256 个模块； TC3+/TC3-：探测回路 3 正负端，可接 256 个模块。

电源：L、N、PE 为 AC220V 电源接线端子及接地保护端子。 注：以上端子可根据主机容量的不同而有所改变

端子含义： NO、COM：常开、公共——报警无源输出接点



TC0+/TC0-：探测回路0二总线正负端，其中TC0+为正极，TC0-为负极 TC1+/TC1-：探测回路1二总线正负端，其中TC1+为正极，TC1-为负极 电源端子：L、N、PE为AC220V电源接线端子及接地保护端子。
