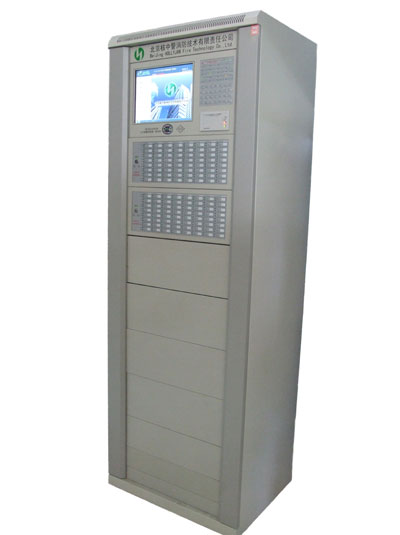

JB-QG-HJ9100型核中警火灾报警控制器（联动型）



1.1  简介



JB-QG-HJ9100（以下简称HJ9100）是我公司依据**标准GB4717-2005《火灾报警控制器》及GB16806—2006《消防联动控制系统》研制的二总线制控制。本控制器集火灾监控联动控制于一体，兼中央控制主机及单机监控功能，可与我公司的其它产品配套使用，组成配置灵活的报警联动一体化控制系统。除单机强大的使用功能外，还可以实现多机无主从方式组成对等网络，由于采用先进的网络技术，可同时对远程的、本地的分机及设备进行监控管理。



HJ9100系统由感烟探测器、定温探测器、手动报警按钮、输入模块、输入/输出模块、火灾显示盘等构成，并可配接CRT显示系统。在设计上兼顾了各种报警及控制功能，并能与本公司其他类型的控制器进行连接，灵活组合以适应各种消防系统需求。



1.2  JB-QG-HJ9100型核中警火灾报警控制器（联动型）产品特点



JB-QG-HJ9100型核中警火灾报警控制器（联动型）采用基于ARM的嵌入式CPU,功耗低，处理速度快，运行稳定；采用CANBus通讯方式，通讯稳定可靠；12.1英寸彩色液晶显示，界面内容丰富友好，操作简捷，方便用户使用。



² JB-QG-HJ9100型核中警火灾报警控制器（联动型）系统安全可靠



整个系统分散布局，集中管理的模式，实行分级密码控制及操作权限管理方式，确保系统的安全、可靠运行



² JB-QG-HJ9100型核中警火灾报警控制器（联动型）性能卓越



HJ9100采用基于ARM9平台的RISC嵌入式CPU,具有功耗低,处理速度快,运行稳定的特点;并且采用了多任务嵌入式Linux操作系统，软件设计也采用事件触发机制,保证了事件的实时响应;使整个系统的性能大幅提高。



² JB-QG-HJ9100型核中警火灾报警控制器（联动型）界面直观，操作简捷



图文并茂的友好界面使显示内容生动形象。图形化显示，简便直观；触摸屏操作，快捷方便。详细的楼层平面图能在系统报警时准确地显示出报警位置以及探测器和联动设备类别、名称及具体安装位置，为用户使用提供了极大的便利。



² JB-QG-HJ9100型核中警火灾报警控制器（联动型）网络式结构



无主从方式的对等网络架构设计，每台控制器都可显示网络内所有设备的工作情况,可以实现多机冗余备份， HJ9100系统提供丰富的通讯口RS232、CAN和标准的以太网口等接口实现远程联网及远程调试功能，更适用于超大型工程项目。



² JB-QG-HJ9100型核中警火灾报警控制器（联动型）超大容量



单机回路可扩展为64个回路，每回路可混编报警及联动设备256个编址单元，单机*大容量达到16384点；如容量不够，可以通过16台控制器组成对等网络。



² JB-QG-HJ9100型核中警火灾报警控制器（联动型）黑匣子功能



系统可宏观查询整个系统及子系统运行情况或关键数据，实时对预先设定的异常处理程序自动进行处理，将检测到的所有运行过程和相关信息指令自动记录并存储。这些记录是不可擦除的，且不受掉电的影响，有利于操作人员或维护人员对系统设备的管理。



² JB-QG-HJ9100型核中警火灾报警控制器（联动型）灵活性高



JB-QG-HJ9100型核中警火灾报警控制器（联动型）提供了USB和标准的以太网接口，为现场逻辑编程功能可随时修改系统内联动设备控制方式提供了便利，也可以用一台手提电脑就可在现场向系统输入数据进行设置。使系统能随时适应现场变化和用户要求。



 1. 3  JB-QG-HJ9100型核中警火灾报警控制器（联动型）系统容量



驱动卡：其配置为1─16块驱动卡（卡号00—15），每块驱动卡可接4回路。每回路*多接256个设备。回路编号为00、01、žžžžž、62、63。00号驱动卡接00—03回路，01号卡接04—07回路，……，15号卡接60—63回路。



回路负载：每回路可接256个编址单元(报警点和联动点混编),编号为000-255，可接HJ2000X火灾显示盘。



总线/多线控制盘：可配置31块总线/多线控制盘（盘号00—30），每块盘有64个控制点。



1. 4  JB-QG-HJ9100型核中警火灾报警控制器（联动型）主要技术指标



液晶屏规格	12.1英寸	环境温度	0℃～+50℃
主电AC	220V ＋10%－15%  50Hz±1	贮存温度	-40℃～+60℃
备电DC	24V±3V	环境湿度	≤95%RH  （40℃）
输出接点	8组（含一组声光报警器专用输出）	外部带电端子与机壳间绝缘电阻	＞20MΩ
保护功能	回路、电源短路保护	电源插头与机壳间绝缘电阻	＞50MΩ
外形尺寸	600mm×500mm×1830   mm；	安装方式	柜式、琴台



1.5 JB-QG-HJ9100型核中警火灾报警控制器（联动型）外形尺寸见图27：
