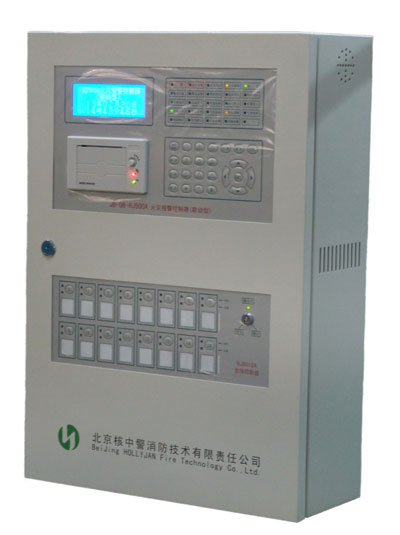

JB-QB-HJ500型核中警火灾报警控制器



3.1　JB-QB-HJ500型核中警火灾报警控制器产品特点



Ø JB-QB-HJ500型核中警火灾报警控制器全中文屏幕液晶显示



可以详细显示具体报警的设备类型、地理位置、时间、日期、回路号、地址号，便于操作人员准确、及时和全面掌握报警信息。中文拼音输入，内含国标一、二级汉字库，可以满足各种现场的实际要求。



Ø JB-QB-HJ500型核中警火灾报警控制器良好的人机界面



所有编程操作均采用菜单化显示，中文输入、全程提示。可方便地查询报警信息窗口、联动信息、故障信息等各种信息。



Ø JB-QB-HJ500型核中警火灾报警控制器结构化的软件设计



软件采用模块化设计，使用通用子程序，加入看门狗功能，保证系统程序的可靠、稳定的运行。



Ø JB-QB-HJ500型核中警火灾报警控制器方便、体贴的编程设计



具有故障、屏蔽、监管功能，可对回路中的任一编址单元进行屏蔽。具有回路内的编址单元自动登录功能，同时类型可自动登录，并配有标准PS/2接口，根据需要可接入标准PS/2键盘，方便汉字输入和联动编程，这些功能将大大的方便系统调试和日常维护。



Ø JB-QB-HJ500型核中警火灾报警控制器丰富的联动控制关系



系统*多可设512条逻辑，联动关系简单、直观，可满足各类复杂的联动设置及联动控制，控制对像可对系统的任一模块或多个模块。可任意改变系统内各模块的工作状态，随时随地修正控制器的逻辑关系，当逻辑输入错误时，可自动提示，十分方便。



Ø JB-QB-HJ500型核中警火灾报警控制器位图显示功能



可对回路中各点的火警、监管、故障、启动、反馈、故障、屏蔽、开启类型等信息进行图表显示，方便工程调试和实际信息查询。



Ø JB-QB-HJ500型核中警火灾报警控制器准确、详实的历史记录



可以自动记录*新发生的火警、监管、故障、联动动作、和系统事件等７大类信息，并分类储存，便于查询，每类信息可储存1024条。



Ø JB-QB-HJ500型核中警火灾报警控制器黑匣子功能



系统可宏观查询整个系统或子系统运行情况及关键数据，实时对预先设定的异常处理程序自动进行处理，将检测到的所有运行过程和相关信息指令自动记录并存储。这些记录是不可擦除的，且不受掉电的影响，有利于操作人员或维护人员对系统设备的管理。



Ø JB-QB-HJ500型核中警火灾报警控制器完备的打印设定



中文热敏打印，低噪音，可设定打印信息的种类，打印需要的信息。



Ø JB-QB-HJ500型核中警火灾报警控制器配有直接手动控制盘



提供多线制输入、输出（包括１组声光警报输出），可在控制器主CPU不运行的情况下直接启动现场设备，并具有断路、短路监测功能。



Ø JB-QB-HJ500型核中警火灾报警控制器离线编程和CRT图形显示终端



通过控制器的CAN接口，可以在PC机上实现对控制器的回路配置。联动关系进行编程设定。也可以连接CRT图形显示终端，进行集中管理。



Ø JB-QB-HJ500型核中警火灾报警控制器网络式结构



系统提供丰富的通讯口RS232、CAN等接口实现远程联网及远程调试功能，更适用于中小型工程项目。



Ø JB-QB-HJ500型核中警火灾报警控制器本地化语言支持



提供中文简体、繁体和英文等多种语言版本。



Ø JB-QB-HJ500型核中警火灾报警控制器系统稳定运行



采用超强抗干扰STC单片机处理器，软硬件看门狗确保系统稳定可靠运行。



1.2.3  JB-QB-HJ500型核中警火灾报警控制器系统容量



² HJ500A为四路控制器，每回路256个混合编址单元。*大容量为2048点。



² HJ500A壁挂机配有8键多线及16键控制盘，柜机可支持16块64键多线/总线控制盘。



1.2.4  JB-QB-HJ500型核中警火灾报警控制器主要技术指标



液晶屏规格	点阵19２×64	环境温度	0℃～+50℃
主电AC	220V ＋10%－15%  50Hz±1	贮存温度	-40℃～+60℃
备电DC	24V±3V	环境湿度	≤95%RH  （40℃）
直接输出	8组（含一组声光报警器专用输出）	外部带电端子与机壳间绝缘电阻	＞20MΩ
保护功能	回路、电源短路保护	电源插头与机壳间绝缘电阻	＞50MΩ
外形尺寸	380mm×148mm×550mm	安装方式	壁挂、柜机、琴台



1.2.6  JB-QB-HJ500型核中警火灾报警控制器结构及外形尺寸



1.2.6.1  JB-QB/HJ500A火灾报警控制器(联动型)四回路外形及安装尺寸



如图下所示：



（2）JB-QB-HJ500型核中警火灾报警控制器主要技术指标：



工作电压	AC187～242V/50HZ
控制器功耗	≤30W
环境温度	0～50℃
环境湿度	95%RH(40±2℃)
输出电流	DC1～2.5A
外形尺寸	380mm×148mm×550mm
安装方式	壁挂式、二总线制
